Komponenty do prevodoviek

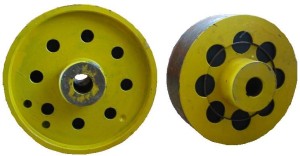

Spojka

spojkaspojka_vykres_bez_parametrov

objednávacie číslo AA 0641 AA 0741 XA 0052
priemer šnek. Hr. rozmer ,,b,, mm
typ S3 S4 SB
vonkajší priemer rozmer ,,a,, mm 220 300 220
stav



Zotrvačník

zotrvacnik_vykres_bez_parametrov zotrvank

objednávacie číslo AA 0282/4 AA 0283
vnútorný priemer  28 mm
42 mm
vonkajší priemer 265 mm
stav  skladom



Oporné ložisko pevné

oporne_lozicko_pevne

objednávacie číslo AA 0923 AA 0925 AA 0926 AA 0924
typ 60×80 45×163 60×200 60×245
stav

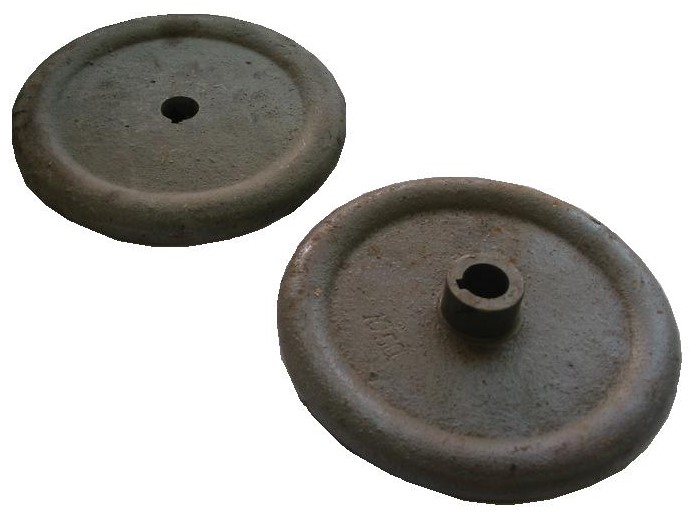

Vyprosťovacie koleso

vyprostovacie_koleso vyprostovacie_koleso_vykres_bez_parametrov

objednávacie číslo AA 0002
priemer diery rozmer ,,a,, mm 22
stav

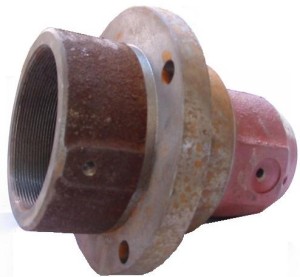

Domček axiálneho ložiska

domcek_axialneho_loziska domcek_axialneho_loziska_vykres_bez_parametrov

objednávacie číslo AA 0286/4 AA 0280 XA 0053
priemer šnekovej hriadele
typ S3 S4 SB
stav  skladom



Šnek stroja

objednávacie číslo AA 0284 NA 0003 NA 0004
typ S3 S4 SB
stav



Rozeta stroja

objednávacie číslo AA 0285 AA 0595 NA 0005
použitie S3 S4 SB
stav



Hriadeľ trakčného kola stroja



objednávacie číslo AA 0720 AA 0545 NA 0006 NA 0007
použitie S3 S4 SB SB
dĺžka ,,mm,, 600
priemer ,,mm,, 65 75 65 70
stav

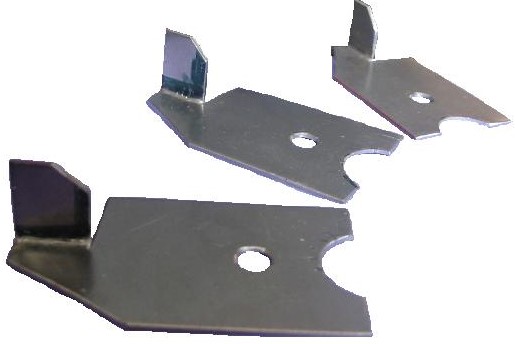

Lopatka bočného ložiska veľká

lopatka_bocneho_loziska_velka lopatka_bocneho_loziska_velka_vykres_bez_parametrov

objednávacie číslo AA 0913
rozmer ,,a,, mm 1
rozmer ,,b,, mm 15
rozmer ,,c,, mm 54
rozmer ,,d,, mm 20
rozmer ,,e,, mm 8
rozmer ,,f,, mm 40
rozmer ,,g,, mm 1
rozmer ,,h,, mm 20
rozmer ,,i,, mm 8
stav

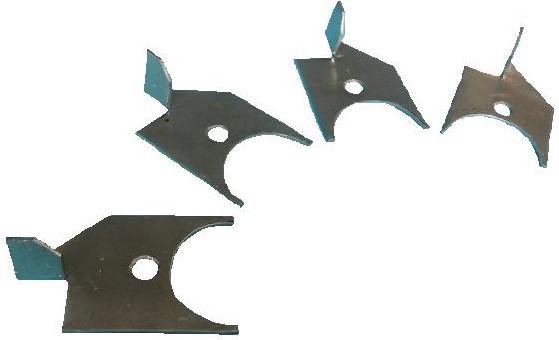

Lopatka bočného ložiska malá

lopatka_bocneho_loziska_mala lopatka_bocneho_loziska_mala_vykres_bez_parametrov

objednávacie číslo AA 0914
rozmer ,,a,, mm 38
rozmer ,,b,, mm 7
rozmer ,,c,, mm 14
rozmer ,,d,, mm 60
stav

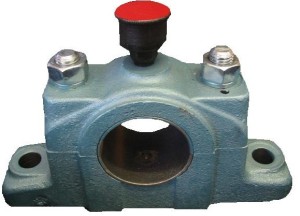

Ložisko bočné H – 60 ( Si delené )

lozicko_bocneh_h_60_vykres_bez_parametrov lozisko_bocne_h_60_s1_delene

 objednávacie číslo  AA 0233
 rozmer ,,a,, mm  100
 rozmer ,,b,, mm  90
 rozmer ,,c,, mm  60
 rozmer ,,d,, mm  230
 rozmer ,,e,, mm  50
 rozmer ,,f,, mm  18
 stav



Ložisko bočné

objednávacie číslo AA 0923 AA 0925 AA 0926
typ H 80 ( S3 ) H 160 ( S1, S3) H 200 ( S3 )
stav



Kryt hriadeľa trakčnej kladky

kryt_hriadela_trakcnej_kladky kryt_hriadela_trakcnej_kladky_vykres_bez_parametrov

objednávacie číslo XA 0062
rozmer ,,a,, mm 63
rozmer ,,b,, mm 20
rozmer ,,c,, mm 80
rozmer ,,d,, mm 16
stav



Vymedzovací valček axiálneho ložiska

vymedzovaci_valcek_axialneho_loziska_vykres_bez_parametrov

objednávacie číslo XA 0062
rozmer ,,a,, mm 40
rozmer ,,b,, mm 50
rozmer ,,c,, mm 30
stav



Axiálne ložisko

axialne_lozisko axialne_lozisko_vykres_bez_parametrov

objednávacie číslo AA 0231 AA 0230
typ 52406 52408
rozmer ,,a,, mm
rozmer ,,b,, mm
rozmer ,,c,, mm
stav
