Prevodné mechanizmy a iné časti dverí

Tiahlo JSO zatváracieho mechanizmu

tiahlo_jso_zatvaracieho_mechanizmu_lavy_vykres_bez_parametrovtiahlo_jso_zatvaracieho_mechanizmu_vykres_bez_parametrovtiahlo_jso_zatvaracieho_mechanizmu_pravy_vykres_bez_parametrov

objednávacie číslo AA 0908 AA 0908 AA 0908/4 AA 0909 AA 0909
použitie JSO 700 JSO 700 JSO 700 JSO 800 JSO 800 JSO 800
typ s dierou s čapom ľavé s čapom pravé s dierou s čapom ľavé s čapom pravé
rozmer ,,a,, mm 12
rozmer ,,b,, mm 19
rozmer ,,c,, mm 12
rozmer ,,d,, mm 870
rozmer ,,e,, mm 30
stav  skladom



Klin čapu šachtových dverí

klin_capu_sachtovych_dveri_jso_vykres_bez_parametrovklin capu sachtovych dveri

objednávacie číslo AA 1208/4
rozmer ,,a,, mm 9,5
rozmer ,,b,, mm 41
stav  skladom



Rámik šachtových dverí

ramik_okna_sachtovych_dveri

objednávacie číslo AA 0074/11 AA 0243
typ JSO JD
stav skladom




Madlo šachtových dverí

madlo_sachtovych_dveri_vykres_bez_parametrovmadlo_sachtovych_dveri

objednávacie číslo AA 0242
rozmer ,,a,, mm 150
rozmer ,,b,, mm 80
rozmer ,,c,, mm 35
rozmer ,,d,, mm 170
rozmer ,,e,, mm 6
stav na sklade



Páka čapu šachtových dverí JSO

paka_capu_sachtovych_dveri_jso_s_capom_vykres_bez_parametrov paka_capu_sachtovych_dveri_jso_s_dierou_vykres_bez_parametrov

objednávacie číslo AA 0026 AA 0329
typ s čapom s dierou
rozmer ,,a,, mm 10 12
rozmer ,,b,, mm 80 80
rozmer ,,c,, mm 20 16
rozmer ,,d,, mm 15 15
rozmer ,,e,, mm 28 28
rozmer ,,f,, mm 10 10
rozmer ,,g,, mm 16
stav

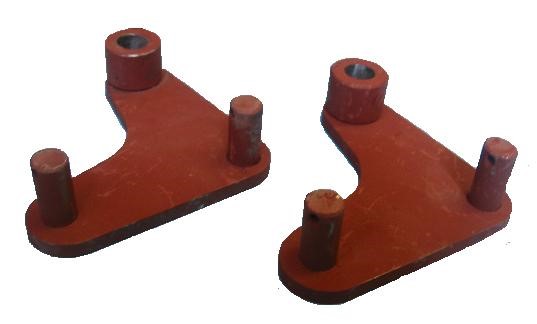

Segment dverí JSO ľavý s čapom

segment_dveri_jso_lavy_s_capom segment_dveri_jso_lavy_s_capom_vykres_bez_parametrov

objednávacie číslo AA 0048
rozmer ,,a,, mm 80
rozmer ,,b,, mm 80
rozmer ,,c,, mm 20
rozmer ,,d,, mm 10
rozmer ,,e,, mm 10
rozmer ,,f,, mm 20
stav na sklade

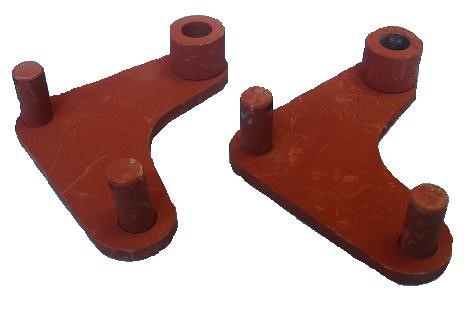

Segment dverí JSO pravý s čapom

segment_dveri_jso_pravy_s_capom_vykres_bez_parametrovsegment_dveri_jso_pravy_s_capom

objednávacie číslo AA 0048
rozmer ,,a,, mm 80
rozmer ,,b,, mm 80
rozmer ,,c,, mm 20
rozmer ,,d,, mm 10
rozmer ,,e,, mm 10
rozmer ,,f,, mm 20
stav na sklade

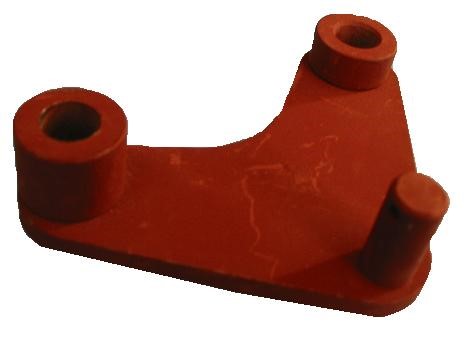

Segment dverí JSO s dierou pravý

segment_dveri_jso_s_dierou_pravy_vykres_bez_parametrovsegment_dveri_jso_s_dierou_pravy

objednávacie číslo AA 0047/4
rozmer ,,a,, mm 60
rozmer ,,b,, mm 60
rozmer ,,c,, mm 10
rozmer ,,d,, mm 20
rozmer ,,e,, mm 12
rozmer ,,f,, mm 20
rozmer ,,g,, mm 10
rozmer ,,h,, mm 25
rozmer ,,i,, mm 20
rozmer ,,j,, mm 15
rozmer ,,k,, mm 5
stav skladom



Segment dverí JSO s dierou ľavý

segment_dveri_jso_s_dierou_lavysegment_dveri_jso_s_dierou_lavy_vykres_bez_parametrov

objednávacie číslo AA 0296/4
rozmer ,,a,, mm 60
rozmer ,,b,, mm 60
rozmer ,,c,, mm 20
rozmer ,,d,, mm 10
rozmer ,,e,, mm 10
rozmer ,,f,, mm 20
stav skladom

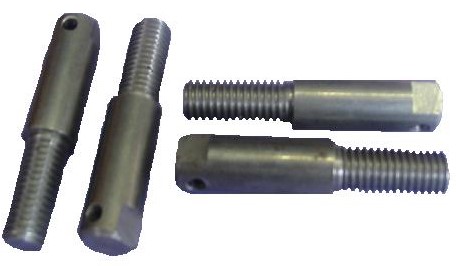

Čap segmentu dverí

cap_segmentu_dveri_vykres_bez_parametrovcap_segmentu_dveri

objednávacie číslo AA 0699
poznámka čap trojuholníka
rozmer ,,a,, mm 8
rozmer ,,b,, mm 5
rozmer ,,c,, mm 21
rozmer ,,d,, mm 20
rozmer ,,e,, mm 10
rozmer ,,f,, mm 3
stav na sklade



Torzné pero JD

torzne_pero_jd_vykres_bez_parametrovtorzne_pero_jd

objednávacie číslo AA 0576
rozmer ,,a,, mm 60
rozmer ,,b,, mm 845
rozmer ,,c, mm 6
rozmr ,,d,, mm 16
stav



Kladka bariérok

kladka_barierok_vykres_bez_parametrov

objednávacie číslo AA 0315
rozmer ,,a,, mm 65
rozmer ,,b,, mm 77
rozmer ,,c,, mm 9
stav

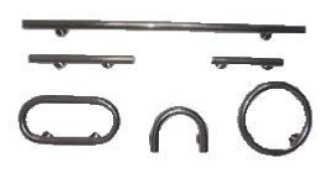

Madlo dverí

madlo_dveri_vykres_bez_parametrov madlo_sachtovych_dveri_nerez

objednávacie číslo AA 0809
rozmer ,,a,, mm 800
rozmer ,,b,, mm 120
rozmer ,,c,, mm 65,5
rozmer ,,d,, mm 40
stav



Madlo kabíny

objednávacie číslo AA 0662 AA 0661 AA 0011/7
typ 180 cm 200 cm 35 cm
stav skladom
