Kladky a bubny

Kladka odkláňacia – kovová – Gervall

vonkajší priemer kladky	drážky	laná	priemer hriadele	max.statické zaťaženie
240 mm	4	6,5 mm	50 mm	2000 kg
	6	6,5 mm	50 mm	2000 kg
	7	6,5 mm	50 mm	2000 kg
320 mm	2	8 mm	50 mm	2000 kg
	4	6,5 mm	50 mm	2000 kg
		8 mm	50 mm	2000 kg
	6	6,5 mm	50 mm	2500 kg
		8 mm	50 mm	2500 kg
	7	6,5 mm	50 mm	2500 kg
	8	8 mm	65 mm	3500 kg
360 mm	2	9 mm	50 mm	1400 kg
	4	9 mm	50 mm	2500 kg
400 mm	7	6,5 mm	50 mm	2500 kg
	4	10 mm	50 mm	2500 kg
	6	10 mm	60 mm	4000 kg
480 mm	6	12 mm	60 mm	4000 kg
520 mm	3	13 mm	70 mm	4000 kg
	8	13 mm	70 mm	5000 kg
na objednávku

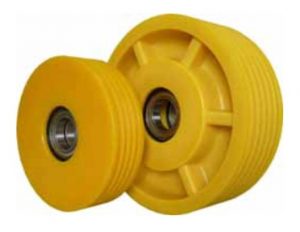

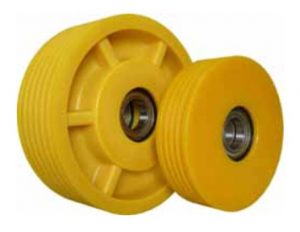

Kladka odkláňacia – polyamid



vonkajší priemer kladky	drážky	laná	priemer hriadele	max. statické zaťaženie
240 mm	4	6,5 mm	50 mm	2000 kg
	6	6,5 mm	50 mm	2000 kg
	8	6,5 mm	50 mm	2000 kg
320 mm	4	8 mm	50 mm	2000 kg
	6	8 mm	50 mm	2500 kg
	8	8 mm	50 mm	2500 kg
na objednávku



Kladka odkláňacia – kovová – Montanari



vonkajší priemer kladky	drážky	laná	priemer hriadele	max.statické zaťaženie
280 mm	3	8 mm	50 mm	1700 kg
300 mm	3	8 mm	50 mm	2000 kg
320 mm	3	8 mm	50 mm	1700 kg
	4	8 mm	50 mm	2000 kg
360 mm	3	9 mm	50 mm	1680 kg
	4	9 mm	50 mm	2100 kg
400 mm	3	10 mm	50 mm	1950 kg
	4	10 mm	50 mm	2100 kg
450 mm	3	11 mm	50 mm	2000 kg
	4	11 mm	50 mm	2200 kg
500 mm	3	12 mm	50 mm	2200 kg
	4	12 mm	50 mm	2400 kg
550 mm	3	11 mm	50 mm	2200 kg
	4	11 mm	50 mm	2400 kg
600 mm	3	11 mm	50 mm	2200 kg
	4	11 mm	50 mm	2500 kg
650 mm	3	11 mm	50 mm	2300 kg
	4	11 mm	50 mm	2500 kg
700 mm	3	11 mm	50 mm	2300 kg
	4	11 mm	50 mm	2500 kg
750 mm	3	11 mm	50 mm	2300 kg
	4	11 mm	50 mm	2500 kg
na objednávku



Odkláňacie kladky s vyšším zaťažením – kovové – Montanari



vonkajší priemer kladky	drážky	laná	priemer hriadele	max.statické zaťaženie
320 mm	3	8 mm	55 mm	2200 kg
	4
	5
	6			2800 kg
360 mm	3	9 mm	55 mm	2630 kg
	4
	5
	6			3230 kg
400 mm	3	10	55 mm	3150 kg
	4
	5
	6			3750 kg
450 mm	3	11 mm	55 mm	3930 kg
	4
	5
	6			4730 kg
500 mm	3	11 mm	55 mm	3950 kg
		12 mm	55 mm	5100 kg
	4	11 mm	55 mm	3950 kg
		12 mm	55 mm	5100 kg
	5	11 mm	55 mm	3950 kg
		12 mm	55 mm	5100 kg
	6	11 mm	55 mm	4750 kg
		12 mm	60 mm	6200 kg
520 mm	3	11 mm	50 mm	3950 kg
		12 mm	50 mm	5100 kg
		13 mm	50 mm	5100 kg
	4	11 mm	50 mm	3950 kg
		12 mm	50 mm	5100 kg
		13 mm	50 mm	5100 kg
	5	11 mm	50 mm	3950 kg
		12 mm	50 mm	5100 kg
		13 mm	50 mm	5100 kg
	6	11 mm	50 mm	4750 kg
		12 mm	60 mm	6200 kg
		13 mm	60 mm	6200 kg
550 mm – 800 mm	3,4,5,6 drážkové na laná 11mm, 12mm, 13mm
na objednávku

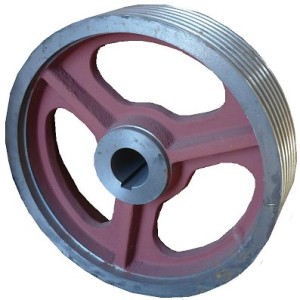

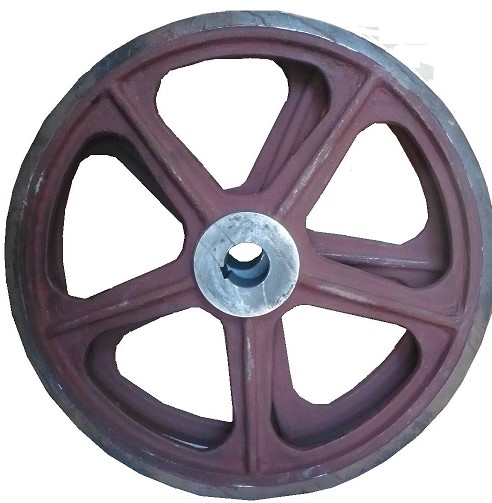

Kladka trakčná

objednávacie číslo	AA 0158/2	AA 0171	XA 0066	AA 0161	AA 0169	AA 0159	XA 0067
vonkajší priemer	500	500	650	725	725	725	725
priemer hriadele	70	70	75	65 ( 75 )	65 ( 75 )	75	75
pre laná	6 x 10	3 x 10	4 x 12,5	2 x 10	3 x 10	4 x 12,5	4 x 10
stav	skladom

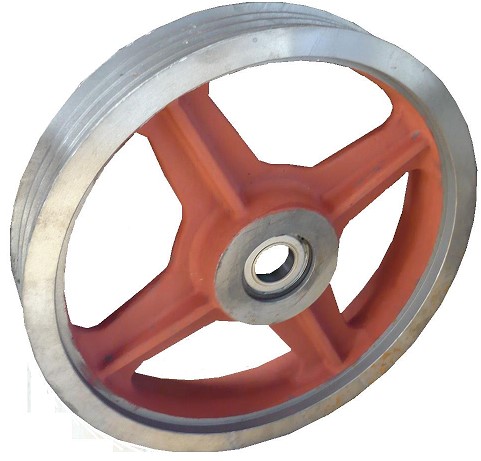

Kladka odkláňacia



objednávacie číslo	AA 0722	AA 0164	AA 0165/2
vonkajší priemer	400	400	500
priemer hriadele	45	45	45
pre laná	3 x 10	6 x 10	4 x 12,5
poznámka			TRANSPORTA, kĺzne púzdra
stav			skladom



Bubon hnací

objednávacie číslo	XA 0049	XA 0051
vonkajší priemer mm	315	560
stav

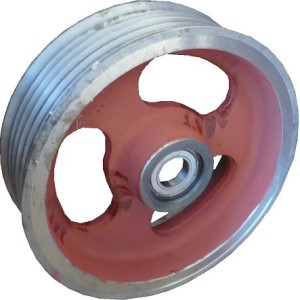

Odkláňacia kladka ložiska

objednávacie číslo	XA 0068	XA 0069	XA 0070
vonkajší priemer	400	400	500
pre laná	3 x 10	6 x 10	4 x 12,5
stav

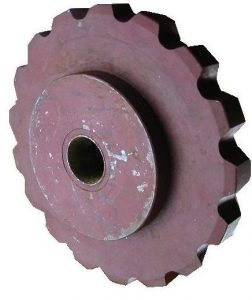

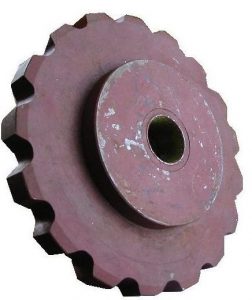

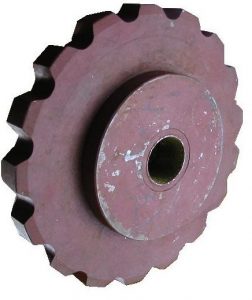

Kladka gallova hnacia



objednávacie číslo	AA 0555	AA 0556	AA 0557
vonkajší priemer	173	246	246
pre reťaz	T-30	T-35	T-45
stav



Dvojkladka gallova hnacia

objednávacie číslo	AA 596	XA 0072	XA 0073
vonkajší priemer	173	246	246
pre reťaz	T-30	T-35	T-45
stav



Kladka gallova prevodná



objednávacie číslo	AA 0554	AA 0553	AA 0348/5
vonkajší priemer	173	246	246
pre reťaz	T-30	T-35	T-45
poznámka			púzdro
stav			skladom



Čap odkláňacej kladky d = 45 mm

objednávacie číslo	AA 0091
rozmer ,,a,, mm	97
rozmer ,,b,, mm	285
rozmer ,,c,, mm	45
rozmer ,,d,, mm	6
stav	skladom



Čap odkláňacej kladky



objednávacie číslo	AA 0743
rozmer ,,a,, mm	129
rozmer ,,b,, mm	40
rozmer ,,c,, mm	33,5
rozmer ,,d,,	M5
rozmer ,,e,,	M9
stav	na sklade
